超聲掃描顯微鏡知識庫-什么是換能器？
2019-02-28550人瀏覽
換能器---水浸超聲掃描顯微鏡

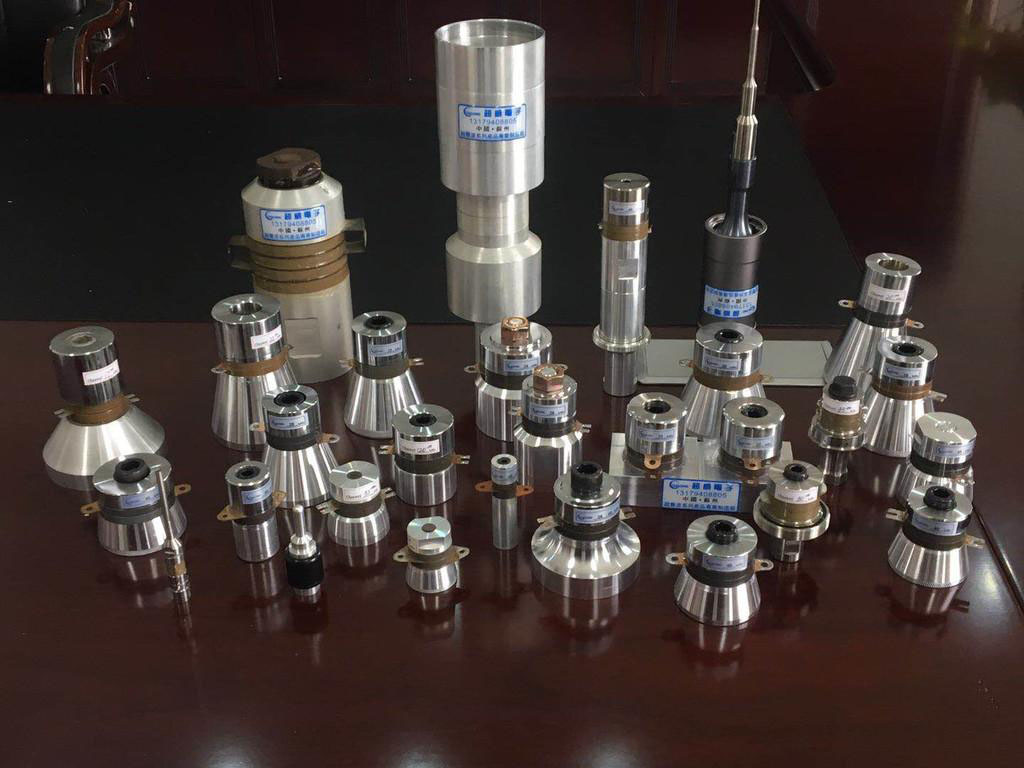

水浸超聲掃描顯微鏡系列有很多部件，其他有一個關鍵的部件叫作：換能器，稱之為超聲探頭，它是把高頻電子脈沖信號轉換為超聲波信號的一個器件，相當于把電能量轉換為機械能，因此稱為換能器。它的內部是一些壓電晶體，就是一片片很 薄的陶瓷片粘接到一起的一個“堆”，當在兩端加上電壓時，這個堆就作微量的位移（即會伸長或縮短，且具有線性特性）。換能器的主要性能指標有：工作頻率、頻帶寬度、電聲頻度、諧振頻率時的阻抗、指向性（發射波束寬度）和靈敏度等。按物理特性和使用材料的不同，換能器可分為兩類:磁致伸縮換能器和電致伸縮換能器。前者應用鐵磁材料的磁致伸縮效應，常由鎳或鎳鐵合金制成;后者應用電致伸縮效應和壓電效應，常由鈦酸鋇陶瓷和銑鈦酸鉛陶瓷等介質電材料制成換能器的外觀，如下圖所示，各種形狀都有
