DXS650超聲掃描顯微鏡-水冷板行業
DXS650水浸超聲C掃描檢測系統
技術規格書
一、基本信息
超聲檢測系統是一種利用超聲波為傳播媒介的無損檢測成像設備，主要利用超聲波，對各類器件、材料進行檢測，能夠檢測出樣品內部的氣孔、裂紋、夾雜和分層等缺陷，并以圖形的方式直觀展示。在掃描過程中，不會對樣品造成損傷，不會影響樣品性能，可滿足水冷散熱器等產品質控需求。

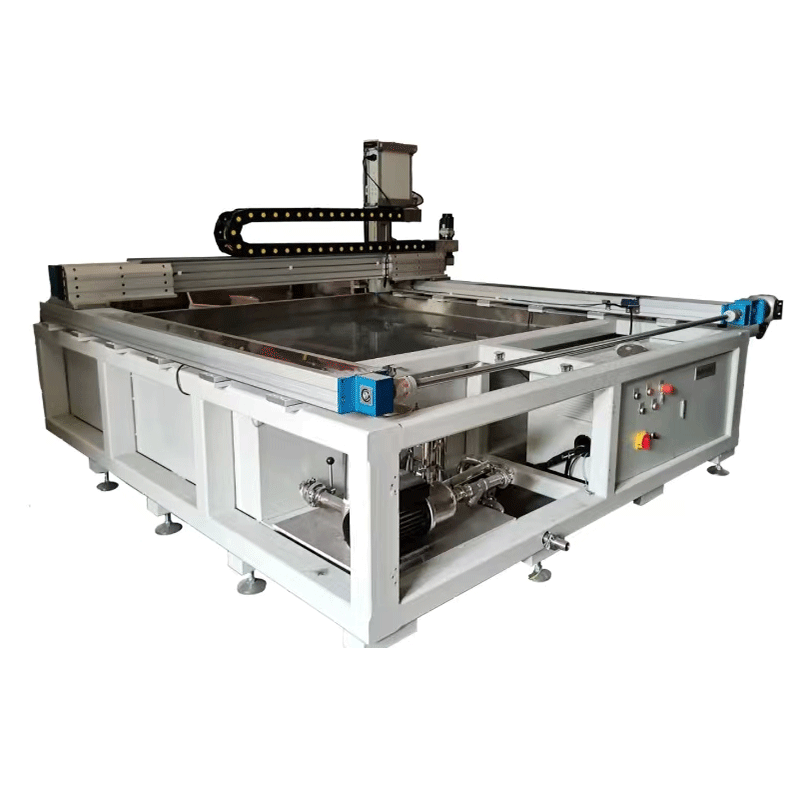

注：圖片僅供參考，以實際產品為準，無防護罩殼
|
機電特性 |
規格型號 |
|
整機尺寸 |
1550mm×1900mm×1650mm |
|
有效掃描范圍 |
650mm*650mm×150mm； |
|
掃描速度 |
400mm/s（4探頭）~500mm/s(2探頭) |
|
圖像推薦分辨率 |
1～4000um |
二、廠務安裝條件
2.1 設備尺寸
設備整機尺寸1550mm×1900mm×1650mm。安裝方案基于空間占用最小化和維護/服務條件最優化的需要，保證在設備周圍留有600mm的空間，可以方便工作人員進行操作、維護。
2.2 電力供應
工作電源：220V±10%/50Hz，1~2KW
2.3 水源
設備需要自來水、去離子水或者純凈水，并且需要定期更換。水溫要求：15～30℃
2.4 環境溫度要求：20～35℃
2.5 環境相對濕度：35℃≤50％RH
2.6 周邊環境：
不要放在強磁場、電磁波和產生高頻設備的旁邊。
灰塵少、濕氣少，沒有腐蝕性氣體的地方。
電源的變化，限制到最小。
為了防止地震的損壞，四周一定要固定。
三、設備主要配置表
|
序號 |
名稱 |
規格 |
|
1 |
超聲發射、接收器 |
帶寬1-30MHz |
|
2 |
高速數據采集卡 |
采樣頻率100MHz |
|
3 |
超聲探頭 |
配2個或4個25MHz或以下頻率的探頭 |
|
4 |
顯示器 |
1個27"液晶顯示器 |
|
5 |
檢測軟件 |
一套水冷散熱板超掃測控軟件 |
四、應用領域
4.1 水冷散熱板焊接缺陷檢測
|
測量能力 |
能力描述 |
|
標準塊測量誤差 |
測量機械加工的標準塊，在軟件進行強度校準的前提下，超聲檢測多次測量誤差在±2%。 |
|
工件測量誤差 |
指定的釬焊水冷板重復掃描至少五次，評估每次掃描釬著率波動范圍小于5% |
|
厚度測量范圍 |
Al材料： 0.6 ~ 20mm（10MHz-25MHz探頭） 注：根據客戶工件的材料和厚度選配探頭 |
|
缺陷識別能力 |
在測量系統厚度能力范圍內，被測材料聲速在標準材料聲速±5%以內的情況下，且超聲入射表面為平面的被測產品的水平方向的結合缺陷的識別能力為0.3毫米（25MHz探頭）。 |
4.2 其他領域
本產品還可以應用于碳纖維復合材料、棒材、靶材、銅鉬銅等材料的檢測。
五、軟件功能
|
軟件功能 |
功能描述 |
|
手動掃描 |
可以通過手動的方式生成C掃描圖像，反映被檢焊接結合面結合情況，并以釬著率、缺陷面積等數值的形式顯示檢測結果。釬著率計算默認峰峰值計算。 |
|
探頭與C掃圖像對位 |
可通過點擊C 掃圖的具體像素點將探頭移至與實際被檢工件相對應的位置。 |
|
手動分析 |
對生成的C掃圖片可以進行各種編輯，包括加框（確認有效分析區域），測距，修改閾值，圖片剪裁，弧面補償?shù)取?/span> |
|
多種掃描模式 |
（1） A掃描：查看超聲反射或透射波形； （2） C掃描：對焦深度上沿X-Y平面掃描并成像； （3） 區域掃描：可自定義檢測區域，并對檢測區域進行掃描； （4） 批量掃描：對放置于水槽中的一種或多種工件進行自動檢測。 |
|
報告自動生成 |
可對檢測結果自動進行編輯并輸出報告文檔。 |
|
探頭管理 |
可對不同型號探頭進行更換或編輯。 |
|
一鍵校準 |
可自動對檢測設備坐標偏移及檢測系統能量變化，能實時校準系統漂移，保證檢測結果的準確性和穩定性。 |
|
不銹鋼標準強度 |
系統自帶滿足GBT 11259-2015《超聲波檢測用鋼對比試塊的制作與校驗方法》的不銹鋼標準塊。認定該不銹鋼標準塊的超聲反射強度=100 STSS（“STainless Steel Standard”的縮寫），其他所有材料的檢測相對于STSS做換算。 |
|
缺陷檢測能力 |
焊接缺陷、粘接缺陷、封裝分層、粘片空洞等區域和良好區域。 可對缺陷尺寸和面積進行自動統計和計算。也可根據客戶的要求，提供有償定制開發服務。 |
|
多層檢測 |
對被測工件不同深度位置獨立對焦和掃描，形成多層圖像；層數≤2層 |
|
模板裁剪 |
軟件根據產品數模圖紙?zhí)幚頇z測圖像，單獨計算焊接區域釬著率 |
|
算法數據庫 |
對已開發算法軟件可直接使用，避免二次開發 |
|
掃碼機制 |
在批量掃查下，軟件給出槽位的碼值輸入框，操作員用掃碼槍掃描工件條碼后，計算機將條碼與槽位關聯，然后操作員放件，放滿后操作設備進行檢測。 |
|
數據傳輸 |
對檢測產品進行掃碼綁定，具備MySQL數據庫服務器接入功能，掃描完畢將原始報告數據自動上傳數據庫服務器。 |
|
判讀報警 |
檢測結果，軟件顯示出各項的判定結果，單項是否合格，整體是否合格，不合格件軟件提示 |
六、DXC1000超聲掃描顯微鏡配置
|
|
內容 |
規格 |
品牌 |
|
|
硬件 |
掃描系統 |
X向運動模組 |
X向絲桿模組 |
TBI或同等檔次品牌 |
|
Y向運動模組 |
Y向絲桿模組 |
|||
|
Z向運動模組 |
Z向絲桿模組 |
|||
|
伺服驅動系統 |
XY伺服驅動系統 Z步進驅動系統 |
固高 |
||
|
伺服電機 |
伺服電機 |
固高 |
||
|
安全模塊 |
外防護罩殼 |
不銹鐵噴涂 |
SHSIWI |
|
|
急停裝置 |
標配 |
施耐德 |
||
|
過載保護 |
標配 |
施耐德 |
||
|
安全警示燈 |
標配 |
施耐德 |
||
|
激光指示器 |
標配 |
/ |
||
|
水槽模塊 |
工作水槽 |
304不銹鋼 |
SHSIWI |
|
|
工件托盤 |
標配 |
|
||
|
超聲模塊 |
超聲探頭 |
25M |
SHSIWI |
|
|
數據采集卡 |
100M 一體卡 |
SHSIWI |
||
|
水路模塊 |
手動上下水 |
/ |
/ |
|
|
工控計算機 |
處理器 |
i7 |
研華 |
|
|
內存 |
32G |
|||
|
硬盤 |
2T |
|||
|
操作系統 |
win10 64位 |
|||
|
電源模塊 |
開關電源 |
明緯 |
||
|
|
PLC |
無 |
/ |
|
|
操作模塊 |
液晶顯示器 |
27 |
飛利浦 |
|
|
鍵鼠 |
無線鍵鼠 |
羅技 |
||
|
軟件 |
測控軟件 |
水冷散熱板超掃測控軟件 |
SHSIWI |
|
七、標準材料聲速表
|
材料 |
聲速（m/s） |
|
|
鋁 |
Aluminum |
6305 |
|
鋼 |
Steel,common |
5920 |
|
不銹鋼 |
Steel,stainless |
5740 |
|
黃銅 |
Brass |
4399 |
|
銅 |
Copper |
4720 |
|
鐵 |
Iron |
5930 |
|
銀 |
Sliver |
3607 |
|
金 |
Gold |
3251 |
|
鈦 |
Titanium |
5990 |
|
聚氯乙烯 |
PVC |
2388 |
|
樹脂 |
resin |
4076 |
|
金剛石 |
diamond |
14000 |
|
鋅 |
zinc |
4170 |
|
有機玻璃 |
Organic glass |
2730 |
|
陶瓷 |
ceramic |
5842 |
|
錫 |
tin |
3230 |
|
水 |
1500 |
|
