T630超聲掃描顯微鏡-鋰電池行業
T630超聲掃描顯微鏡
技術規格書
一、基本信息
T630超聲掃描檢測系統（SAM）是一種利用超聲波為傳播媒介的無損檢測成像設備，主要利用超聲波對電池進行無損檢測，可獲得電解液擴散狀態、早期產氣等多項電池指標。
1.1 產品名稱
超聲掃描顯微鏡
1.2 數量
1臺
1.3 規格型號
|
規格型號 |

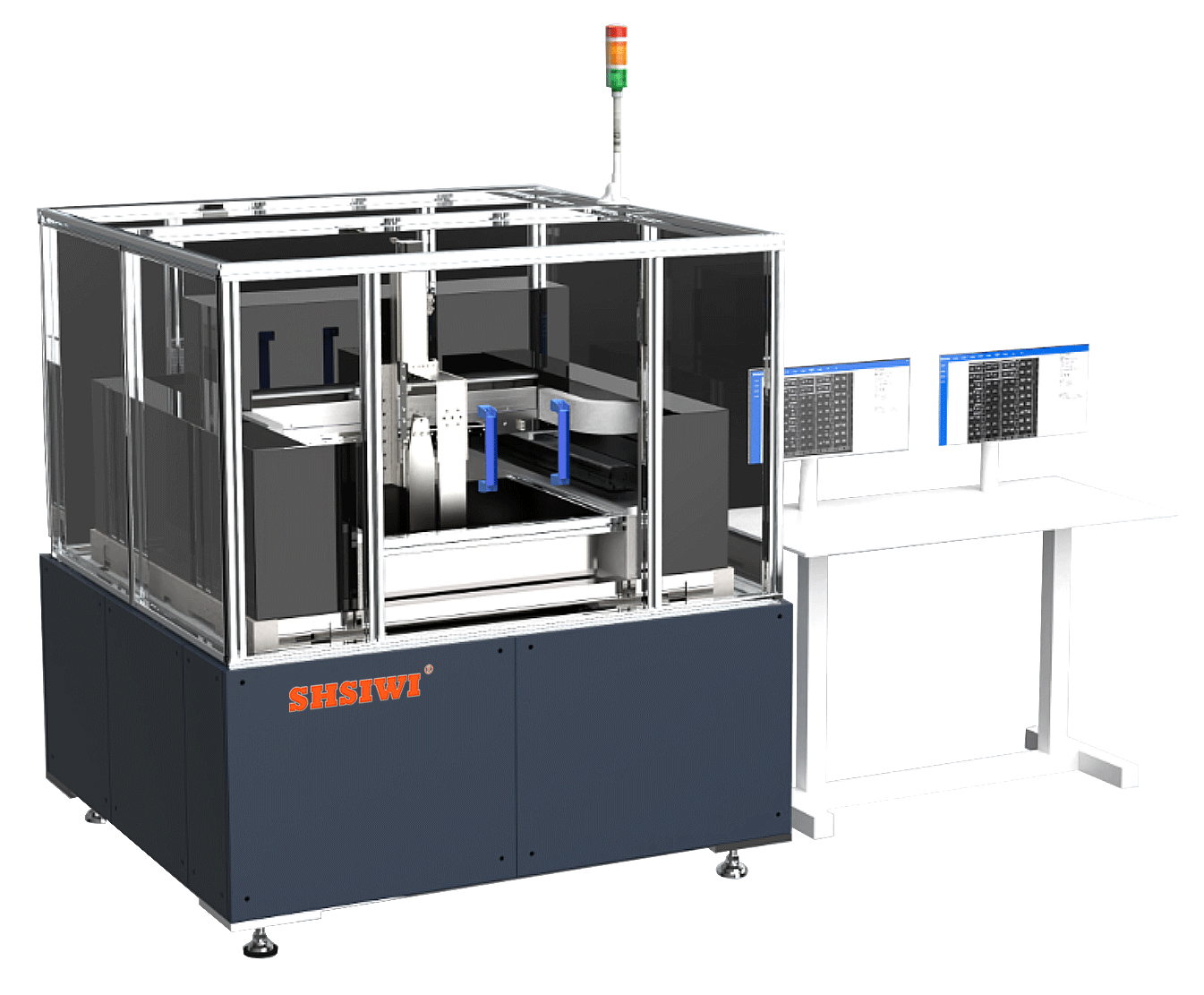

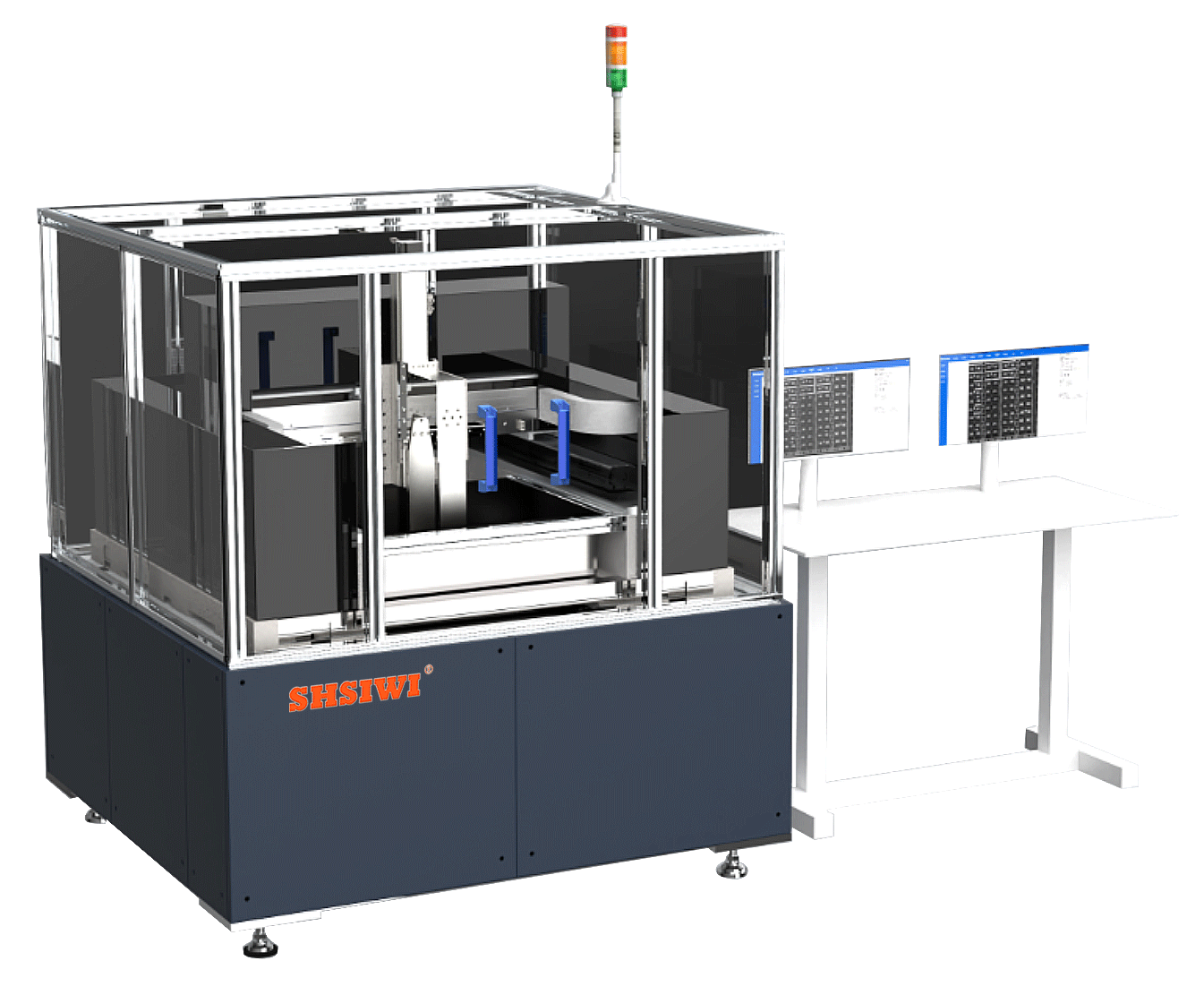

機器示意圖 |
|
T630 |
|
注：上圖僅供參考，實際產品可能會有所差別
二、設備功能和參數
|
項目 |
參數 |
|
掃描模式 |
超聲C掃描 |
|
整機尺寸 |
1400mm×1300mm×2000mm |
|
有效掃描范圍 |
450mm（寬）×350mm（高） |
|
******掃描速度 |
400mm/s |
|
可測電芯厚度 |
≤70mm |
|
圖像推薦分辨率 |
10～4000um |
|
聲時測量精度 |
≤200 μs |
|
重復定位精度 |
X/Y/Z≤±0.01mm |
三、安裝條件
3.1 設備尺寸
設備整機尺寸1400mm（長）×1300mm（寬）×2000mm（高）。安裝方案基于空間占用最小化和維護/服務條件最優化的需要，保證在設備周圍留有500mm的空間，可以方便工作人員進行操作、維護。
3.2 電腦桌
設備配有電腦桌，用于安放鼠標、鍵盤及顯示器。用戶也可自行配備。
3.3 電力供應
工作電源：220V±10%/50Hz，2KW
3.4 水源：
設備需要自來水、去離子水或者純凈水，并且需要定期更換。水溫要求：15～30℃
3.5 環境相對濕度：35℃≤50％RH
3.6 環境溫度要求：20～35℃
3.7 周邊環境：
不要放在強磁場、電磁波和產生高頻設備的旁邊。
減少振動。
灰塵少、濕氣少，沒有腐蝕性氣體的地方。
電源的變化，限制到最小。
為了防止地震的損壞，四周一定要固定。
四、設備主要配置表
|
序號 |
名稱 |
規格 |
|
1 |
掃描系統 |
X/Y/Z軸：伺服電機驅動 |
|
2 |
水槽 |
620mm×400mm×700mm |
|
3 |
高速數據采集卡 |
采樣頻率100MHz |
|
4 |
超聲探頭 |
0.5MHz、2.0MHz探頭各一對 |
|
5 |
工控機 |
I7代處理器，32GB 內存，2T硬盤，Windows 10-64位操作系統，USB及網絡接口。 |
|
6 |
顯示器 |
兩個27"液晶顯示器 |
|
7 |
檢測軟件 |
SHSIWI電池超掃測控軟件V1.0 |
|
軟件功能 |
功能描述 |
|
手動掃描 |
可以通過手動的方式生成C掃描圖像，反映被檢焊接結合面結合情況，并以釬著率、缺陷面積等數值的形式顯示檢測結果。 |
|
探頭與C掃圖像對位 |
可通過點擊C 掃圖的具體像素點將探頭移至與實際被檢工件相對應的位置。 |
|
手動分析 |
對生成的C掃圖片可以進行各種編輯，包括加框（確認有效分析區域），測距，修改閾值，圖片剪裁，弧面補償?shù)取?/span> |
|
多種掃描模式 |
（1） A掃描：對某一定點接收到的超聲信號，進行成像處理，橫坐標為時間，縱坐標為超聲信號，可以反映缺陷的位置、大小信息； （2） B掃描：對某一截面內的超聲波信號，以灰度或彩色的形式顯示在二維平面內，橫坐標代表掃查機構的位移方向，縱坐標代表超聲波傳播的深度方向，反映缺陷在樣品內的相對深度信息； （3） C掃描：對某一深度的截面進行掃描，是X-Y二維平面內移動并選取A掃描特定深度的點的信號成像，顯示的是水平截面的缺陷信息； （4） T掃描：用透射探桿接收超聲透射波，在X-Y二維平面內移動并將所有位置點的信號成像，顯示的是水平界面透射的缺陷信息； （5） 區域掃描：可自定義檢測區域，并對檢測區域進行掃描； （6） 批量掃描：對放置于水槽中的一種或多種工件進行自動檢測； |
|
報告自動生成 |
可對檢測結果自動進行編輯并輸出報告文檔。 |
|
探頭管理 |
可對不同型號探頭進行更換或編輯。 |
|
一鍵校準 |
可自動對檢測設備坐標偏移及檢測系統能量變化，校準系統漂移，保證檢測結果的準確性和穩定性。 |
|
不銹鋼標準強度 |
系統自帶滿足GBT 11259-2015《超聲波檢測用鋼對比試塊的制作與校驗方法》的不銹鋼標準塊。認定該不銹鋼標準塊的超聲反射強度=100 STSS（“STainless Steel Standard”的縮寫），其他所有材料的檢測相對于STSS做換算。 |
|
缺陷檢測能 |
焊接缺陷、粘接缺陷、封裝分層、粘片空洞等區域和良好區域。 可對缺陷尺寸和面積進行自動統計和計算。也可根據客戶的要求，提供有償定制開發服務。 |
|
聲速檢測 |
聲音在被測材質中的飛行速度檢測。 |
六、標準材料聲速表
|
材料 |
聲速（m/s） |
|
|
鋁 |
Aluminum |
6305 |
|
鋼 |
Steel,common |
5920 |
|
不銹鋼 |
Steel,stainless |
5740 |
|
黃銅 |
Brass |
4399 |
|
銅 |
Copper |
4720 |
|
鐵 |
Iron |
5930 |
|
銀 |
Sliver |
3607 |
|
金 |
Gold |
3251 |
|
鈦 |
Titanium |
5990 |
|
聚氯乙烯 |
PVC |
2388 |
|
樹脂 |
resin |
4076 |
|
金剛石 |
diamond |
14000 |
|
鋅 |
zinc |
4170 |
|
有機玻璃 |
Organic glass |
2730 |
|
陶瓷 |
ceramic |
5842 |
|
錫 |
tin |
3230 |
|
水 |
1500 |
|
